技術領域
本實用新型涉及流量計技術領域，特別涉及到一種防強磁干擾的氣體渦輪流量計。

背景技術
氣體渦輪流量計是一種將氣體流速轉換為渦輪的轉速，再將渦輪轉速轉換成與流量成正比的電信號，通過積算儀接受該電信號處理后顯示相應的流量信息。其**的用于石油、化工、電力、治金等工業氣體檢測或貿易計量，適用介質有天然氣、城市煤氣、燃氣、烷類工業惰性氣體等。該種流量計在測量工況體積流量時幾乎不受流體密度、壓力、溫度、粘度等參數的影響，故使用較為**。
而現有的氣體渦輪流量計工作時，渦輪借助于流體的動能而產生旋轉，渦輪旋轉產生電脈沖信號，而電脈沖信號常常會收到氣體渦輪流量計外部強磁場的干擾，從而使氣體渦輪流量計量精度降低，影響計量效果。
然而針對現有技術的不足，研發者有必要研制一種設計合理、結構簡單、避免強磁干擾使計量精度降低，提高計量精度和防磁效果、便于推廣、使用壽命長的防強磁干擾的氣體渦輪流量計。

實用新型內容
為解決現有技術存在的問題，本實用新型提供了一種設計合理、結構簡單、避免強磁干擾使計量精度降低，提高計量精度和防磁效果、便于推廣、使用壽命長的防強磁干擾的氣體渦輪流量計。
為解決以上技術問題，本實用新型采用以下技術方案來是實現的：
一種防強磁干擾的氣體渦輪流量計，包括表體、前導流、葉輪、軸承座、后導流、軸承、信號盤、傳感器和智能積算儀，還包括一磁屏蔽套，所述磁屏蔽套的兩端開口并安裝在所述表體的通流孔內，所述前導流、軸承座、后導流安裝在所述磁屏蔽套內，其中前導流和后導流位于所述軸承座的前后兩側，葉輪的葉輪軸通過軸承安裝在所述軸承座上且所述葉輪位于前導流和軸承座之間，所述信號盤安裝在所述葉輪軸上且位于所述軸承座與后導流之間：在所述表體的體壁上和磁屏蔽套的套壁上開設有對應的傳感器穿過孔，所述傳感器穿過所述表體的體壁上和磁屏蔽套的套壁上的傳感器穿過孔，內端與信號盤信號連接，外
端與智能積算儀信號連接，所述智能積算儀安裝在所述表體上。在本實用新型的一個優選實施例中，所述磁屏蔽套采用近似于軟磁材料的軟鋼制造而成。
在本實用新型的一個優選實施例中，所述磁屏蔽套厚度2-5mm。
在本實用新型的一個優選實施例中，所述磁屏蔽套的外壁與所述表體的采用暗頂絲固定，結構巧妙，外觀漂亮。
與現有技術相比，本實用新型的防強磁干擾的氣體渦輪流量計，在表體內部設有磁屏蔽套，前導流、葉輪、軸承座、后導流、軸承、信號盤設置在磁屏蔽套內，避免強磁干擾使計量精度降低，提高了該氣體渦輪流量計的防磁效果，進一步提高了計量精度。
附圖說明
為了更清楚地說明本實用新型實施例或現有技術中的技術方案，下面將對實施例或現有技術描述中所需要使用的附圖作簡單地介紹，顯而易見地，下面描述中的附圖僅僅是本實用新型的一些實施例，對于本領域普通技術人員來講，在不付出創造性勞動的前提下，還可以根據這些附圖獲得其他的附圖。

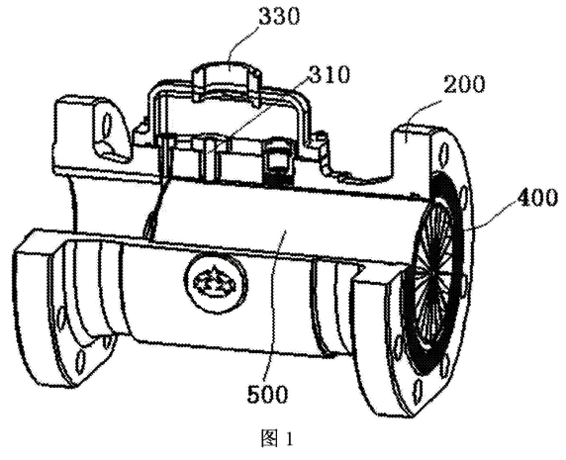

圖1為本實用新型的結構示意圖。

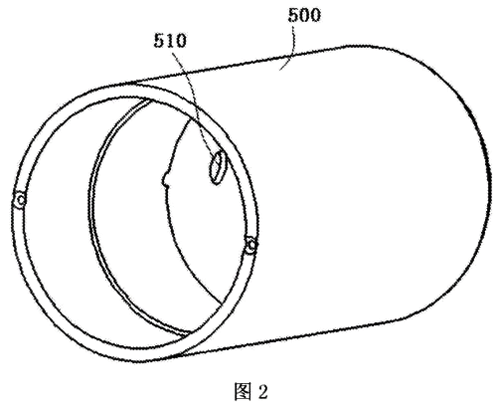

圖2為本實用新型屏蔽套的結構示意圖。

圖3為本實用新型的剖視圖。

具體實施方式
為了使本實用新型實現的技術手段、創作特征、達成目的與功效易于明白了解，下面結合具體圖示，進一步闡述本實用新型。
參照圖1和圖3所示，圖中給出的一種防強磁干擾的氣體渦輪流量計，包括表體300、前導流1000、葉輪600、軸承座700、后導流1000、軸承800、信號盤900、傳感器310和智能積算儀100，還包括一磁屏蔽套500。磁屏蔽套500采用近似于軟磁材料的軟鋼制造而成。表體300整體為筒狀，在表體300上端開設有用于安裝智能積算儀100的安裝孔330,在表體300上開設有用于通過流體的通流孔320，磁屏蔽套500安裝在通流孔320內，磁屏蔽套500的兩端開口，而磁屏蔽套500與通流孔320之間的配合為過盈配合，避免磁屏蔽套500在通流孔320內部發生前后移動，進一步提高了磁屏蔽套在通流孔內部的穩定性
能。同時磁屏蔽套500的外壁與表體300的采用暗頂絲固定，結構巧妙，外觀漂亮。
前導流400、軸承座700和后導流1000分別安裝在磁屏蔽套500內，其中前導流400安裝在磁屏蔽套500的前端，后導流1000安裝在磁屏蔽套500的后端，而軸承座700安裝在前導流400和后導流1000之間。
葉輪600的葉輪軸610通過軸承800安裝在軸承座700上，葉輪600位于前導流400和軸承座700之間，信號盤900安裝在葉輪軸610上，且位于軸承座700與后導流1000之間，流體進入表體300時，先通過前導流400的引導，減緩了流體對葉輪600的沖擊力，而葉輪600在流體的推動力下發生旋轉，從而帶動葉輪軸610轉動，而葉輪軸610另一端安裝有信號盤900，進一步帶動信號900盤旋轉，從而產生的電脈沖信號，zui后流體在后導流1000的引導下流出表體300，提高了該防強磁干擾的氣體渦輪流量計的使用壽命。
在表體300的體壁上和磁屏蔽套500的套壁上開設有對應的傳感器穿過孔310、510,將傳感器200穿過表體300的體壁上和磁屏蔽套500的套壁上的傳感器穿過孔310、510,隨后將智能積算儀100通過安裝孔330安裝在表體300上，使傳感器310的內端與盤信號900連接，而外端與智能積算儀100信號連接。
本實施例中磁屏蔽套500采用近似于軟磁材料的軟鋼制造而成，磁屏蔽套500厚度2-5mm,當防強磁干擾的氣體渦輪流量計外部的磁場相對較弱時，可選用厚度較薄的磁屏蔽套，例如厚度為2mm的磁屏蔽套500，有效的防止防強磁干擾的氣體渦輪流量計外部的磁場對防強磁干擾的氣體渦輪流量計內部產生的電脈沖信號干擾，進一步提高了磁屏蔽套的防磁效果。
而當防強磁干擾的氣體渦輪流量計外部的磁場相對較強時，可選用厚度較厚的磁屏蔽套500，例如厚度為5mm的磁屏蔽套500，有效的防止防強磁干擾的氣體渦輪流量計外部的磁場對防強磁干擾的氣體渦輪流量計內部產生的電脈沖信號干擾，而磁屏蔽套500的厚度可以根據實際情況而定。
磁屏蔽套500內外表面經過電泳處理，提高了磁屏蔽套500的防腐性能，進一步提高了該防強磁干擾的氣體渦輪流量計內部的使用壽命。
綜上所述本實用新型的防強磁干擾的氣體渦輪流量計，在表體內部設有磁屏蔽套，前導流、葉輪、軸承座、后導流、軸承、信號盤設置在磁屏蔽套內，避免強磁干擾使計量精度降低，提高了該氣體渦輪流量計的防磁效果，進一步提高了計量精度。
以上顯示和描述了本實用新型的基本原理、主要特征和本實用新型的優點。本行業的技術人員應該了解，本實用新型不受上述實施例的限制，上述實施例和說明書中描述的只是說明本實用新型的原理，在不脫離本實用新型精神和范圍的前提下本實用新型還會有各種變化和改進，這些變化和改進都落入要求保護的本實用新型范圍內。本實用新型要求保護范圍由所附的權利要求書及其等同物界定。
